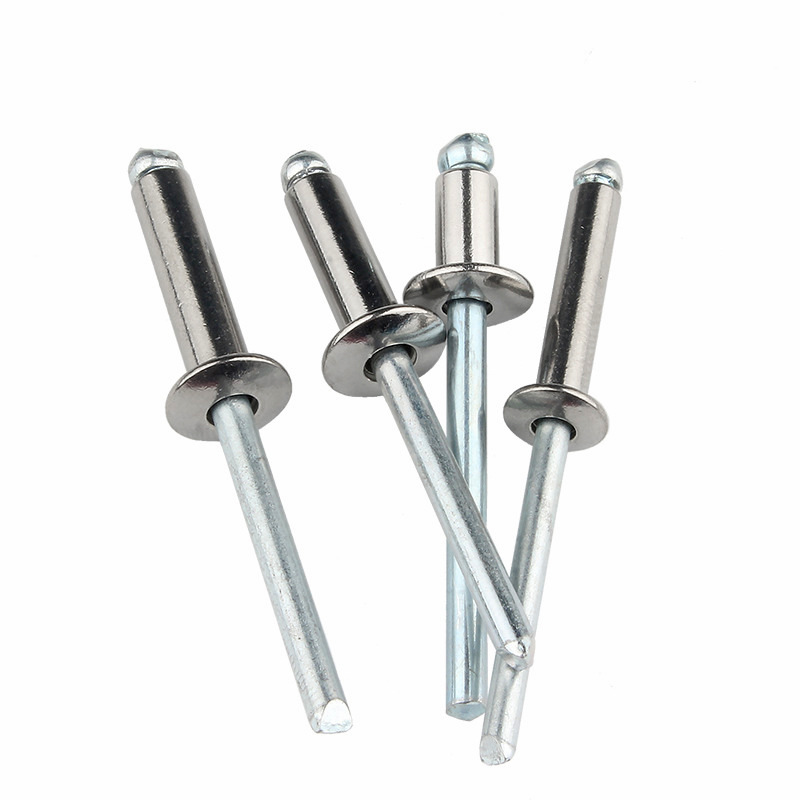

Remaches ciegos, también conocidos como remaches pop, son sujetadores mecánicos permanentes que se utilizan cuando solo se puede acceder a un lado de una pieza de trabajo. Consisten en un cuerpo cilíndrico (cáscara) con un mandril en el centro. Durante la instalación, el mandril se introduce en la carcasa, lo que hace que el lado ciego se deforme y forme un cabezal secundario que sujeta los materiales entre sí.
El término "ciego" se refiere a la condición de instalación, no al sujetador en sí. Este tipo de remache se aplica ampliamente en el ensamblaje de automóviles, la fabricación de chapa metálica, las estructuras aeroespaciales, el revestimiento de edificios y la fabricación en general donde el acceso está limitado a un lado.
Un remache ciego consta de cuatro secciones clave:
| Componente | Descripción |
| Cuerpo del remache (cáscara) | Cilindro hueco con cabeza preformada (generalmente abovedada o avellanada) |
| Ánima | Vástago interior con un punto de rotura diseñado para separarse con una fuerza de tracción específica |
| Cabezal de ajuste (en la herramienta) | Componente de la herramienta que sujeta el mandril y proporciona fuerza de tracción. |
| Cabeza del lado ciego | La porción deformada creada durante el fraguado que sujeta los materiales desde el lado inaccesible. |
Principio de funcionamiento: La remachadora agarra el mandril y lo tira hacia afuera. A medida que se retira el mandril, su punta agrandada obliga al cuerpo del remache a expandirse radialmente en el lado ciego, formando una cabeza en forma de bulbo. Con una tensión predeterminada, el mandril se rompe en la punta del cuello, dejando el remache fijado en su lugar.
La selección del material del remache se basará en el material base que se unirá, la exposición ambiental y los requisitos de carga mecánica.
Remaches de aluminio (con mandril de acero o aluminio)
Tipo más común, apto para montaje general.
Peso ligero, resistencia moderada al corte y a la tracción.
Se utiliza para chapa metálica, conductos HVAC, productos de consumo e interiores de automóviles.
Remaches de acero (cincados o lisos)
Mayor resistencia que el aluminio.
Adecuado para aplicaciones estructurales y materiales de gran calibre.
Utilizado en estructuras de acero, protecciones de maquinaria y equipos industriales.
Remaches de acero inoxidable
Resistente a la corrosión, adecuado para entornos marinos y exteriores.
Mayor resistencia y dureza, requiere herramientas de instalación más potentes.
Utilizado en herrajes marinos, revestimientos arquitectónicos y equipos de procesamiento químico.
Remaches de cobre y latón.
Buena conductividad eléctrica y resistencia a la corrosión.
Utilizado en aplicaciones eléctricas, herrajes decorativos y artículos de cuero.
Remaches de monel (aleación de níquel-cobre)
Excelente resistencia a la corrosión en agua de mar y ambientes químicos.
Alta resistencia y resistencia a la temperatura.
Utilizado en ingeniería marina, plantas químicas y estructuras marinas.
Diámetro: El diámetro del remache se refiere al diámetro exterior del cuerpo. Los tamaños comunes incluyen 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). La selección del diámetro se basa en los requisitos de carga: los diámetros más grandes ofrecen mayor resistencia al corte y a la tracción.
Rango de agarre: Este es el espesor total de los materiales que se unen. Cada tamaño de remache cubre un rango de agarre específico, generalmente proporcionado por el fabricante.
| Diámetro | Rango de agarre típico | Espesor de aplicación |
| 2,4 milímetros | 1,0~3,0 milímetros | Chapa fina y electrónica. |
| 3,2 milímetros | 1,5~4,5 milímetros | Chapa ligera |
| 4,0 milímetros | 2,0~5,0 milímetros | Montaje de hoja mediana |
| 4,8 milímetros | 2,5~6,5 milímetros | Conexiones estructurales generales |
| 6,4 milímetros | 3,0~8,0 milímetros | Aplicaciones de servicio pesado |
Regla crítica: el rango de agarre debe cubrir el espesor real del material. Si el remache es demasiado corto, no puede formar una cabeza ciega adecuada, lo que provoca fallos en la unión. Si es demasiado largo, es posible que el mandril no se rompa limpiamente y sobresalga el exceso de cuerpo.
La preparación adecuada de los orificios es esencial para un rendimiento confiable del remache.
Diámetro del orificio: El orificio deberá ser entre 0,1 y 0,2 mm más grande que el diámetro del cuerpo del remache. Los agujeros de gran tamaño reducen la resistencia al corte y permiten el movimiento de las articulaciones. Los agujeros de tamaño insuficiente pueden dañar el cuerpo del remache durante la inserción y causar dificultades de ajuste.
| Diámetro del remache | Tamaño de agujero recomendado |
| 2,4 milímetros | Φ2.5~2.6 milímetro |
| 3,2 milímetros | Φ3.3~3.4 milímetro |
| 4,0 milímetros | Φ4.1~4.2 milímetro |
| 4,8 milímetros | Φ4.9~5.0 milímetro |
| 6,4 milímetros | Φ6.5~6.6 milímetro |
Distancia al borde: El centro del orificio debe estar al menos a 2 veces el diámetro del remache desde el borde del material. Una distancia insuficiente al borde provoca que el material se rompa cuando se carga el remache.
Alineación del material: Todas las capas deben estar correctamente alineadas antes de perforar o perforar. Se deben eliminar las rebabas de ambos lados del orificio para garantizar que el cuerpo del remache quede al ras contra la pieza de trabajo.
Paso 1: seleccione el remache correcto. Confirme que el diámetro, el rango de agarre y el material sean apropiados para la aplicación.
Paso 2: Prepare las piezas de trabajo Taladre o perfore agujeros en todas las capas. Retire las rebabas y limpie las superficies. Sujete los materiales entre sí para evitar la separación durante el remachado.
Paso 3: Insertar el remache Coloque el remache a través del orificio desde el lado accesible. La cabeza preformada debe quedar plana contra la superficie superior. Asegúrese de que el cuerpo del remache se extienda completamente a través de todas las capas.
Paso 4: Coloque la remachadora. Coloque la boquilla adecuada en la remachadora. Coloque la boquilla sobre el mandril del remache, asegurando que esté completamente enganchado.
Paso 5: opere la herramienta Apriete o active la herramienta para tirar del mandril. Continúe hasta que el mandril se rompa en el punto designado del cuello. Un remache colocado correctamente mostrará la cabeza ciega completamente formada y el mandril roto al mismo nivel o ligeramente por debajo de la cabeza de fábrica.
Paso 6: Inspeccionar la instalación Compruebe que:
El cabezal de fábrica está asentado al ras del material.
No existe espacio entre los materiales.
La cabeza de la persiana está completamente formada (visible desde el lado accesible mediante el levantamiento del material, si corresponde)
La rotura del mandril está limpia y a la profundidad correcta.
| Defecto | Signo observable | Causa probable |
| Cabeza ciega incompleta | El lado ciego muestra poca o ninguna deformación. | Remache demasiado largo para el espesor del material; fuerza de tracción insuficiente |
| Mandril roto antes de sentarse | El mandril se rompe sin material de sujeción. | Boquilla de herramienta demasiado pequeña; remache demasiado corto; embalaje de material excesivo |
| Cabezal de fábrica dañado | Grietas o deformaciones en el lado accesible | Fuerza excesiva; herramienta desalineada; material quebradizo |
| Junta floja | Los materiales se pueden separar o mover después del fraguado. | Rango de agarre incorrecto; agujero de gran tamaño; ciclo de fraguado insuficiente |
| Mandril atascado en la herramienta | El mandril no sale después de romperse | Puente nasal desgastado; materia extraña en la herramienta; tamaño incorrecto del revólver |
| Agujero ovalado o deformado | Forma del agujero distorsionada después del fraguado | Agujero de gran tamaño; materiales desalineados; carga lateral excesiva |
Alicate remachador manual Adecuado para uso ocasional y aplicaciones ligeras. Modelos disponibles para diámetros de remaches de hasta 4,8 mm. El diseño de palanca varía: mango único para remaches pequeños, acción compuesta para tamaños más grandes.
Pistolas remachadoras neumáticas Herramientas neumáticas adecuadas para producciones de gran volumen. Ofrezca una fuerza de tracción constante y tiempos de ciclo más rápidos. Requerido para remaches de gran diámetro y tipos de acero inoxidable. El suministro de aire suele ser de 5 a 7 bar.
Remachadoras a batería Portátiles y adecuadas para aplicaciones de campo. Ofrece fuerza suficiente para la mayoría de remaches de uso general de hasta 4,8 mm. La tecnología de batería proporciona comodidad inalámbrica pero con una capacidad de ciclo limitada por carga.
Remachadoras hidráulicas y servoutilizadas para aplicaciones industriales pesadas, incluidos remaches estructurales de alta resistencia. Proporcione monitoreo preciso de la fuerza de tracción y seguimiento de datos para garantizar la calidad.
Selección de boquilla: cada diámetro de remache requiere una boquilla correspondiente. Es necesario intercambiar las boquillas al cambiar el tamaño de los remaches. Algunas herramientas ofrecen sistemas de cambio rápido para lograr eficiencia en la producción.
Las uniones de remaches ciegos generalmente están diseñadas para cargas de corte (fuerzas paralelas al plano de la unión), no para cargas de tracción primarias (fuerzas que separan los materiales).
La resistencia al corte es la fuerza máxima que el remache puede soportar perpendicular a su eje. Este es el parámetro de diseño principal para la mayoría de las juntas traslapadas.
La resistencia a la tracción es la fuerza de tracción máxima que el remache puede soportar a lo largo de su eje. Generalmente menor que la resistencia al corte para la mayoría de los tipos de remaches ciegos.
Rendimiento ante la fatiga: los remaches ciegos tienen una menor resistencia a la fatiga en comparación con los remaches sólidos debido al cuerpo hueco y la concentración de tensión en el orificio del mandril. Para aplicaciones de carga cíclica, se considerarán remaches estructurales o tipos de alta resistencia (como monel o acero).
Recomendación de diseño de juntas: utilice múltiples remaches en un patrón escalonado en lugar de un solo remache en una junta muy cargada. El espacio mínimo entre remaches es 3 veces el diámetro de los remaches para evitar el debilitamiento del material.
Materiales diferentes en contacto crean riesgo de corrosión galvánica. Seleccione material de remache compatible con el material base.
| Materia prima | Material de remache recomendado |
| Hoja de aluminio | Aluminio (con mandril de acero aceptable) |
| Chapa de acero (pintada/sin pintar) | Acero (galvanizado) o acero inoxidable |
| Hoja de acero inoxidable | Acero inoxidable |
| Aleaciones de cobre | Latón o cobre |
| Ambientes marinos | Monel o acero inoxidable 316 |
Regla: Los remaches deberán ser catódicos (más nobles) en relación con el material base para evitar la corrosión acelerada del material base. Si no está seguro, aísle con sellador o juntas.
Remaches sellados: Presentan un cuerpo de extremo cerrado que evita fugas de agua o gas por el centro. Se utiliza en aplicaciones impermeables, recipientes a presión y estructuras expuestas a la intemperie.
Remaches multiagarre: diseñados para cubrir un rango de agarre más amplio, lo que reduce los requisitos de inventario. Adecuado para aplicaciones con diferentes espesores de material.
Remaches autoperforantes (SPR): Se instalan sin agujeros previamente perforados. El remache atraviesa la capa superior y se ensancha hacia la capa inferior. Se utiliza en el ensamblaje de carrocerías de automóviles, particularmente para juntas de aluminio y materiales mixtos.
Remaches de vástago roto: la cabeza del mandril permanece cautiva dentro del cuerpo del remache después del fraguado, evitando que el mandril se caiga. Requerido en aplicaciones donde los mandriles sueltos podrían causar contaminación (procesamiento de alimentos, electrónica).
Remaches ranurados: cuentan con un cuerpo ranurado para mejorar el rendimiento de extracción en materiales blandos como plástico, madera o compuestos.
Los remaches se almacenarán en condiciones secas y limpias, protegidos de la humedad y los contaminantes. Los remaches de aluminio y acero pueden oxidarse en ambientes húmedos, afectando el rendimiento de fraguado y la resistencia a la corrosión.
Conservar en embalaje original hasta su uso.
Mantenga la humedad del área de almacenamiento por debajo del 60%
Evite la exposición a aceites, disolventes y polvo industrial.
Rotar el inventario según el principio de primero en entrar, primero en salir
Los remaches almacenados durante períodos prolongados (más de 24 meses) se deben inspeccionar para detectar corrosión o degradación antes de su uso.
Inspección visual (verificación de instalación):
El cabezal de fábrica está al ras y concéntrico.
La rotura del mandril está limpia y es visible debajo de la cabeza.
Sin grietas ni distorsiones en ninguno de los lados.
Prueba de tracción: Pruebe periódicamente los remaches de muestra utilizando un probador de tracción para confirmar que los valores de corte y tracción cumplen con las especificaciones. Muestra mínima: 5 remaches por lote.
Prueba de agarre: Verifique que la longitud restante del mandril dentro del remache fijado esté dentro de los límites aceptables (normalmente 0,5 ~ 1,5 mm por debajo de la superficie de la cabeza).
Inspección destructiva: corte transversal de remaches seleccionados para inspeccionar la formación de cabeza ciega y confirmar la deformación adecuada del material. Esto es especialmente importante durante la validación de procesos y la validación de cambios de herramientas.
| Problema | Cheque Inmediato | Solución |
| El remache gira en el agujero | El diámetro del agujero es demasiado grande | Reemplace con un remache de mayor diámetro; tamaño correcto del agujero |
| No se puede insertar el remache | El diámetro del agujero es demasiado pequeño | Escariar el orificio para corregir el tamaño |
| La herramienta no puede tirar | Boquilla incorrecta o mordaza de herramienta desgastada | Reemplace el revólver; herramienta de servicio |
| El mandril se rompe demasiado pronto | Rango de agarre demasiado corto | Utilice un remache de agarre más largo |
| El mandril no se romperá | Fuerza de tracción insuficiente | Utilice una herramienta más poderosa; comprobar la presión del aire |
| Cabeza ciega no formada | Remache demasiado largo o mal funcionamiento de la herramienta | Verificar el rango de agarre; comprobar el funcionamiento de la herramienta |
| Los materiales se separan después del fraguado. | Fuerza de sujeción insuficiente | Acortar el rango de agarre; aumentar la precisión del ajuste del orificio |
Esta guía proporciona una referencia fundamental para la selección e instalación de remaches ciegos. Para aplicaciones críticas, consulte las especificaciones técnicas del fabricante y realice pruebas de calificación en conjuntos representativos antes de la producción.
